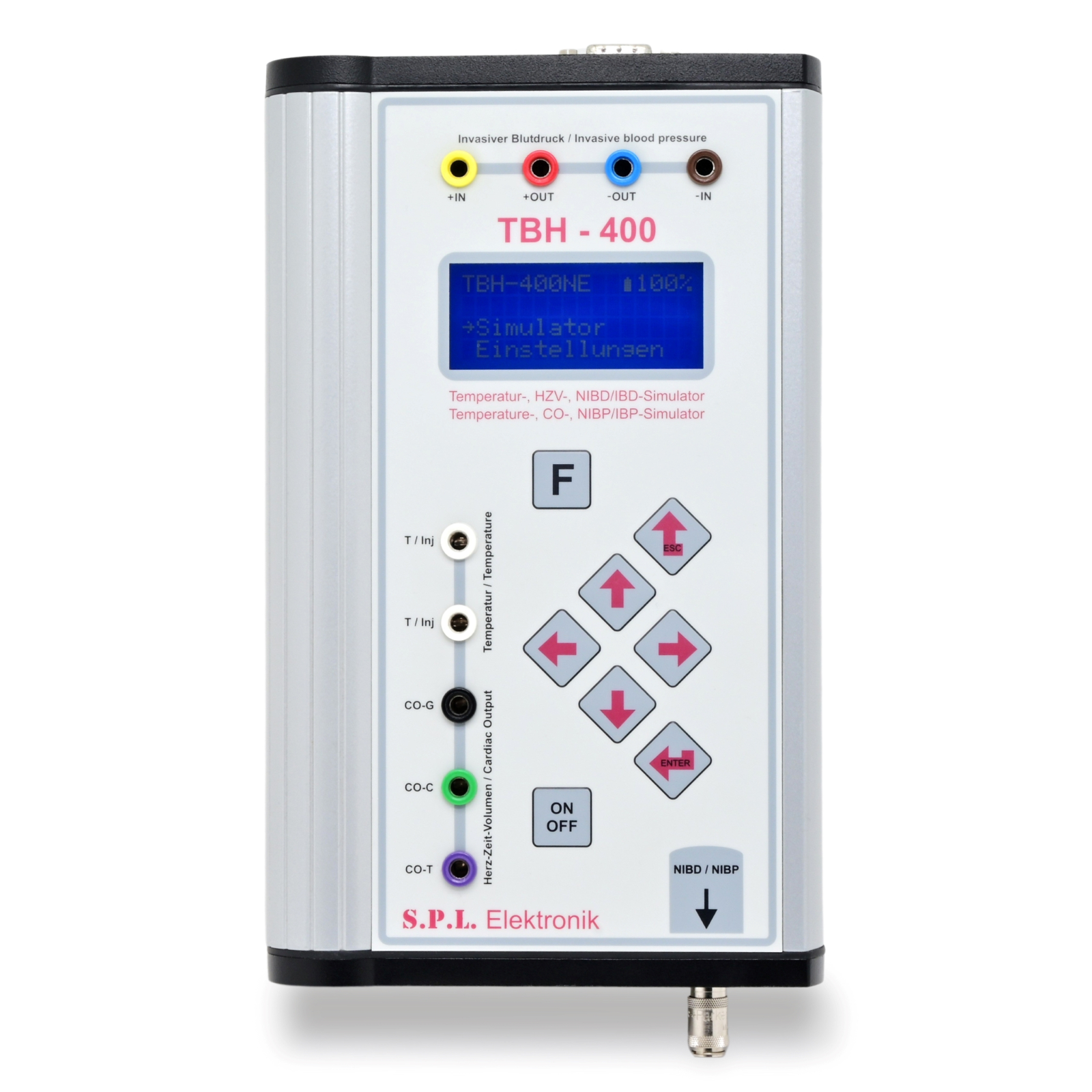

TBH-400 - Tester de temperatură și pentru măsurarea ritmului cardiac invaziv și non-invaziv

Simulator de temperatură Simularea nivelurilor de temperatură se bazează pe rezistențe de precizie cu valori de ieșire fixe, care pot fi ajustate în trepte de 1°C (0-70°C) și în trepte de 0,1°C (20-50°C). Pentru simulare sunt implementate valori precise ale rezistenței, precum cele pentru sondele cu termistor din seria YSI 400/700.

Debit cardiac – simulator Prin modificarea raportului temperatură/rezistență trimis către monitor, se poate simula debitul cardiac. Puteți alege între patru valori diferite ale debitului și patru temperaturi ale injectatului. Temperatura sângelui este fixată la 37°C, iar volumul injectatului la 10 ml.

Invaziv – tensiune arterială – simulator Semnalele statice și dinamice pot fi simulate prin modificarea valorilor trimise de modulele IBP către traductor. Puteți alege între diverse stiluri de semnal și aritmie. În plus, rata pulsului poate fi ajustată în trepte de 10 bpm, de la 30 la 150 bpm.

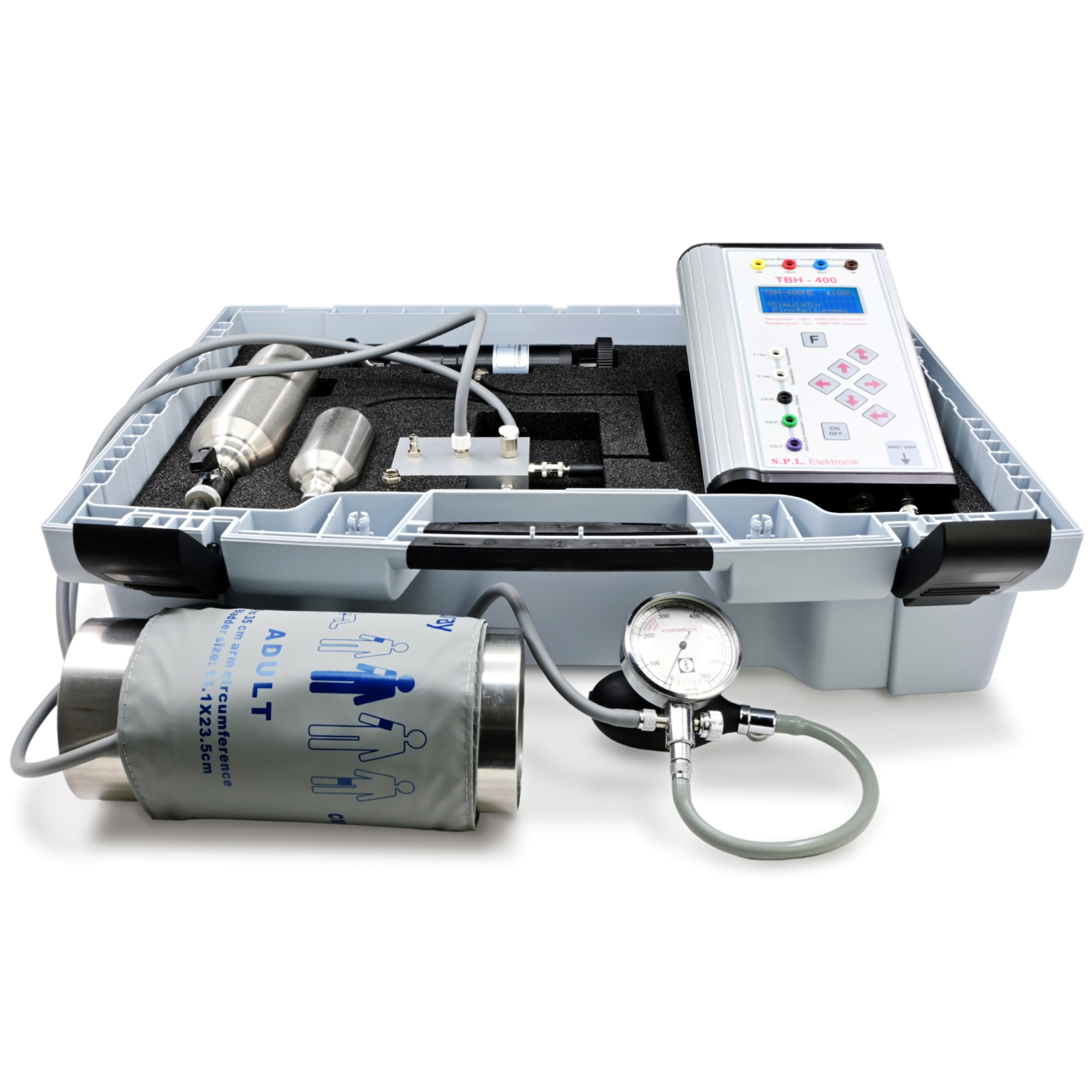

Simulator de tensiune arterială non-invaziv Simulatorul de tensiune arterială este dotat cu o pompă manuală de precizie, un bloc adaptor, furtunuri și două volume de presiune de referință. Presiunile statice pot fi generate prin intermediul pompei manuale și sunt afișate simultan în simulator. Trei combinații diferite de sistolă/diastolă pot fi simulate printr-o metodă oscilometrică. Frecvența pulsului este fixată la 80 bpm. Este inclusă o măsurare a ratei de scurgere și o funcție de manometru.

Date tehnice generale:
Tensiune de alimentare:               83 - 264 V AC, 50/60 Hz sau acumulator intern
Puteren nominală:                        max. 25 VA
Clasă de protecție:                       sursă de alimentare internă
Temperatura de operare:             + 5 °C ... + 40 °C
Temperatura de depozitare:         - 10 °C ... + 50 °C
Temporizator:                               10 - 60 min în pași de 10 min, ±1 sec
Control:                                         8 taste de control
Dimensiuni:                                   carcasă IP20, 138 x 230 x 37 mm (W x H x D), greutate aprox. 6,5 kg
Limbi disponibile:                          Engleză, Germană, Poloneză, Franceză, Spaniolă, Italiană, Portugheză, Turcă.

Funcții:
Temperatură:                                 0 - 70 °C, în pași de 1 °C, ± 0,03 °C
                                                      20 - 50 °C, în pași de 0,1 °C,  ± 0,03 °C
                                                      compatibil YSI 400 / 700

Temperatură [°C]:                         20,40 / 21,70 / 23,00 / 24,30 / 25,60 / 26,90
                                                     28,20 / 29,50 / 30,80 / 32,10 / 33,40 / 34,70
                                                     36,00 / 37,30 / 38,60 / 39,90 / 41,20 / 42,50
                                                     43,80 / 45,10 / 46,40 / 47,70 / 49,00
                                                     ± 0,03 °C

Ieșire cardiacă:                             3, 5, 7, 9 l/min, ± 0,3 l/min
Temperatura sângelui:                  37 °C, ± 0,1 °C
Temperatura injectată:                  1, 4, 12, 20 °C, ± 0,2 °C
Volum injectat:                              10 ml

Tensiunea arterială invaziv:          5 or 40 µV/ V/ mmHg [V(monitor)]
Impedanță ieșire:                          178, 345 Ohm, ± 2 Ohm
Semnal static:                               0 - 400 mmHg în pași de 1 mmHg

Semnal dinamic:                           ± 1 mmHg
ARP 120 / 80 mmHg                    Tensiunea aortei radiale
AFP 130 / 70 mmHg​​​​​​​                     Tensiunea aortei femurale
ZVP 10 / 0 mmHg                         Tensiunea venei centrale
PAP 25 / 10 mmHg​​​​​​​                       Tensiunea aortei pulmonare
PAWP 10 / 0 mmHg​​​​​​​                      Tensiunea pulmonară de pană
LVP 10 / 0 mmHg​​​​​​​                          Tensiunea ventriculului stâng
LAP 5 / 0 mmHg                            Tensiunea atriului stâng
RVP 25 / 0 mmHg​​​​​​​                          Tensiunea ventriculului drept
RAP 5 / 0 mmHg​​​​​​​                            Tensiunea atriului stâng

Aritmie:                                           Aorta amortizată: 110 / 80 mmHg
                                                       Aorta perturbată: 170 / 20 mmHg
Frecvența pulsului:                        30 - 150 bpm în pași de 10 bpm, ± 2 bpm

Tensiunea arterială non-invaziv:   pași de 0,1 mmHg
Funcția manometrului:                  0 - 300 mmHg. ± 0.8 mmHg​​​​​​​
Măsurare rată scurgere:               1 - 15 min în pași de 1 min, ± 1 sec
Mod simulare:                               oscilometric
Frecvența pulsului:                       80 bpm, ± 2 bpm
Volum referință:                            100 / 500 ml
Sistolă / Diastolă:                          120/80, 180/120, 90/50 mmHg, ± 3 mmHg
Măsurare timp:                              1 – 1000 sec, ± 0,1 sec, ± 1 %

Interfețe: 1 x RS-232 pentru conectare PC

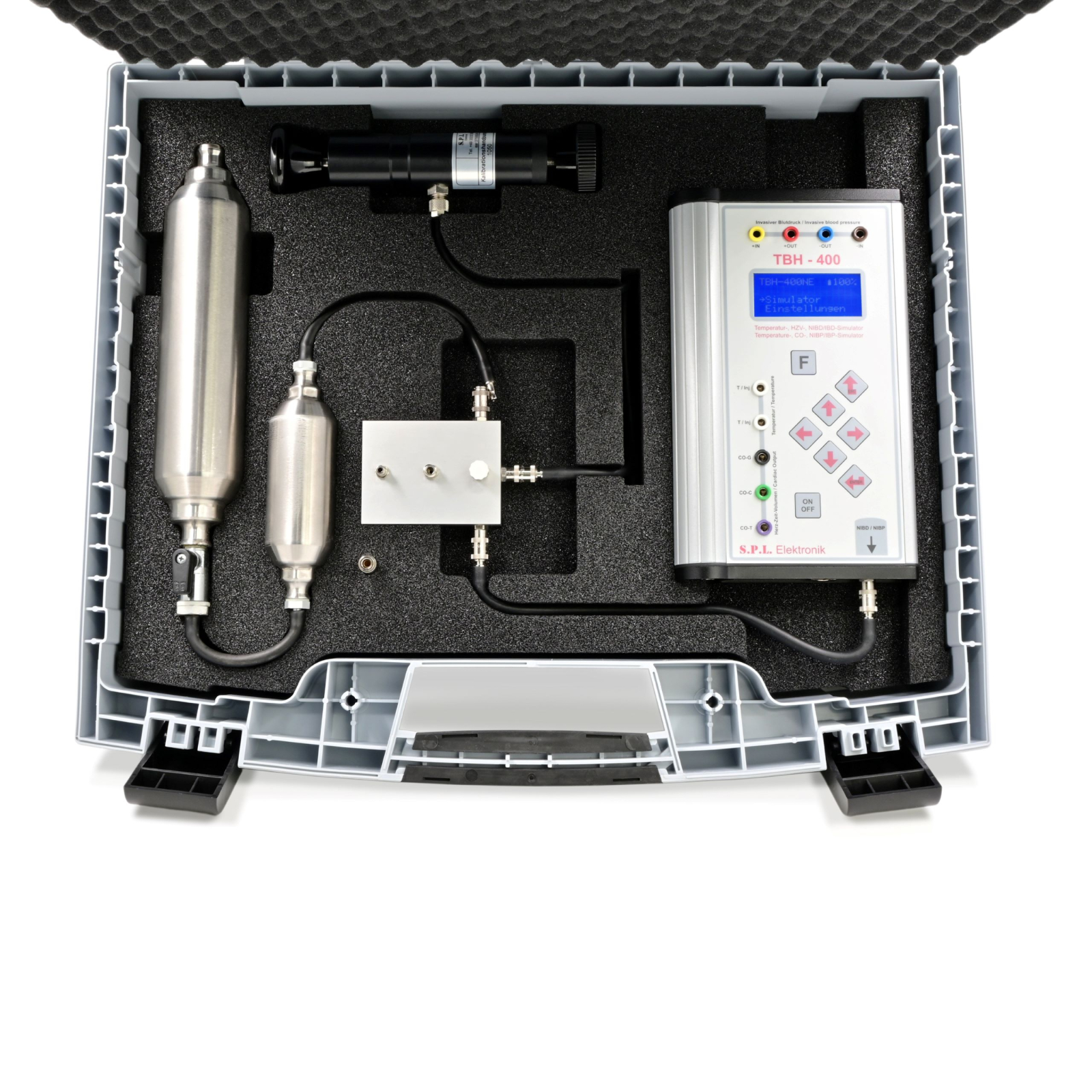

Accesorii:
1 x Pompă de calibrare manuală
1 x Bloc adaptor cu set de racordului volum de referință 100 / 400 ml
