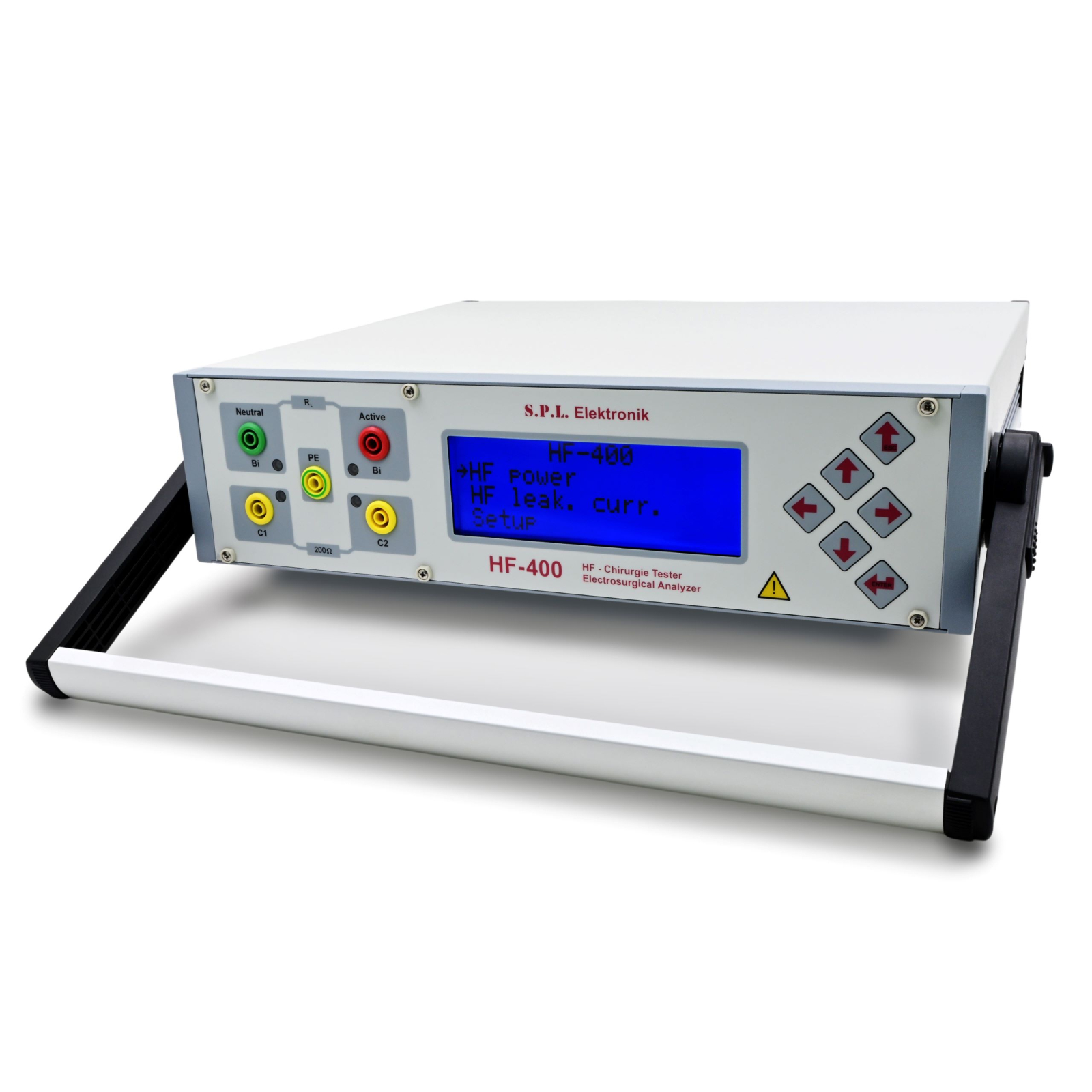

HF-400 - Analizor de electrosecuritate pentru electrochirurgie

HF-400 servește la testarea funcției echipamentelor chirurgicale HF. În conformitate cu instrucțiunile producătorului acestor dispozitive chirurgicale, utilizatorul poate măsura puterea de ieșire HF și curentul de scurgere HF dat de o rezistență de sarcină. Rezistența de sarcină este reglabilă la 10 Ohm și de la 25 la 6375 Ohm în trepte de 25 Ohm. Parametrii de testare pot fi stabiliți într-o instrucțiune de testare și pot fi testați automat cu un PC. Acest lucru face posibilă reducerea timpului de testare. În utilizarea ca dispozitiv de testare multifuncțional, valorile măsurate vor fi afișate direct.

Date tehnice generale:
Tensiune de alimentare:               83 - 264 V AC, 50/60 Hz
Putere consumată:                       50 VA
Clasă de protecție:                       1
Temperatura de operare:             + 5 °C ... + 40 °C
Temperatura de depozitare:         - 10 °C ... + 50 °C
Tastatură:                                     6 taste pentru control
Afișaj:                                           LCD B/W 4 x 20 caractere
Dimensiuni:                                  carcasă IP20, 343 x 88 x 280 mm (W x H x D), greutate aprox. 3,8 kg
Limbi disponibile:                         Engleză, Germană, Poloneză, Franceză, Spaniolă, Italiană, Portugheză, Turcă.

Funcții:
Curent HF:                                    0 - 5000 mA
Curent HF vârf:                             0 - 5000 mA
Acuratețe:                                     0,1 mA
Putere ieșire HF:                          0 - 500 W
(în funcție de RL)
Factorul de creastă:                     1 - 10 (bei > 1000 mA)
Curent de scurgere HF:                0 - 250 mA
Acuratețe:                                     0,1 mA
Testarea electrodului neutru:        0 - 1000 Ohm
Lungime de bandă:                       0,3 - 10 MHz
Principiu de măsurare:                  convertor termoelectric
Rezistențe sarcină:                       10 Ohm
                                                      25 Ohm - 6375 Ohm în trepte de 25 Ohm
Timp de oscilare:                           < 3 sec
Putere de ieșire:                            500 W: 1 minut pornit, 5 minute oprit
                                                      Permanent: max. 200 W la temperatura ambientală de 25 °C (50 - 800 Ohm)

Măsurători                                    Domeniu                           Eroare

Putere de ieșire HF:                       0 - 500 W                          ±1 W sau ± 5% din valoarea măsurată
Curent de scurgere HF:                  0 - 250 mA                       ±2 mA sau ± 5% din valoarea măsurată
Curent HF:                                      0 - 5000 mA                     ±2 mA sau ± 5% din valoarea măsurată
Curent HF vârf:                               0 - 5000 mA                     ±2 mA sau ± 5% din valoarea măsurată
Rezistențe de sarcină:                    10 Ohm
                                                        25 - 6375 Ohm                ±3%

Conexiuni testare:
2 porturi x 4 mm putere HF
2 porturi x 4 mm curent scurgere HF
1 port x 4 mm PE
1 port x echilibru potențial

Interfețe: 1 x USB pentru conectare PC
               1 x RS-232 pentru conectare PC
               1 x RS-232 pentru alte aplicații

Accesorii:
1 x adaptor pentru echilibru potențial
1 x cablu USB
1 x cablu alimentare
