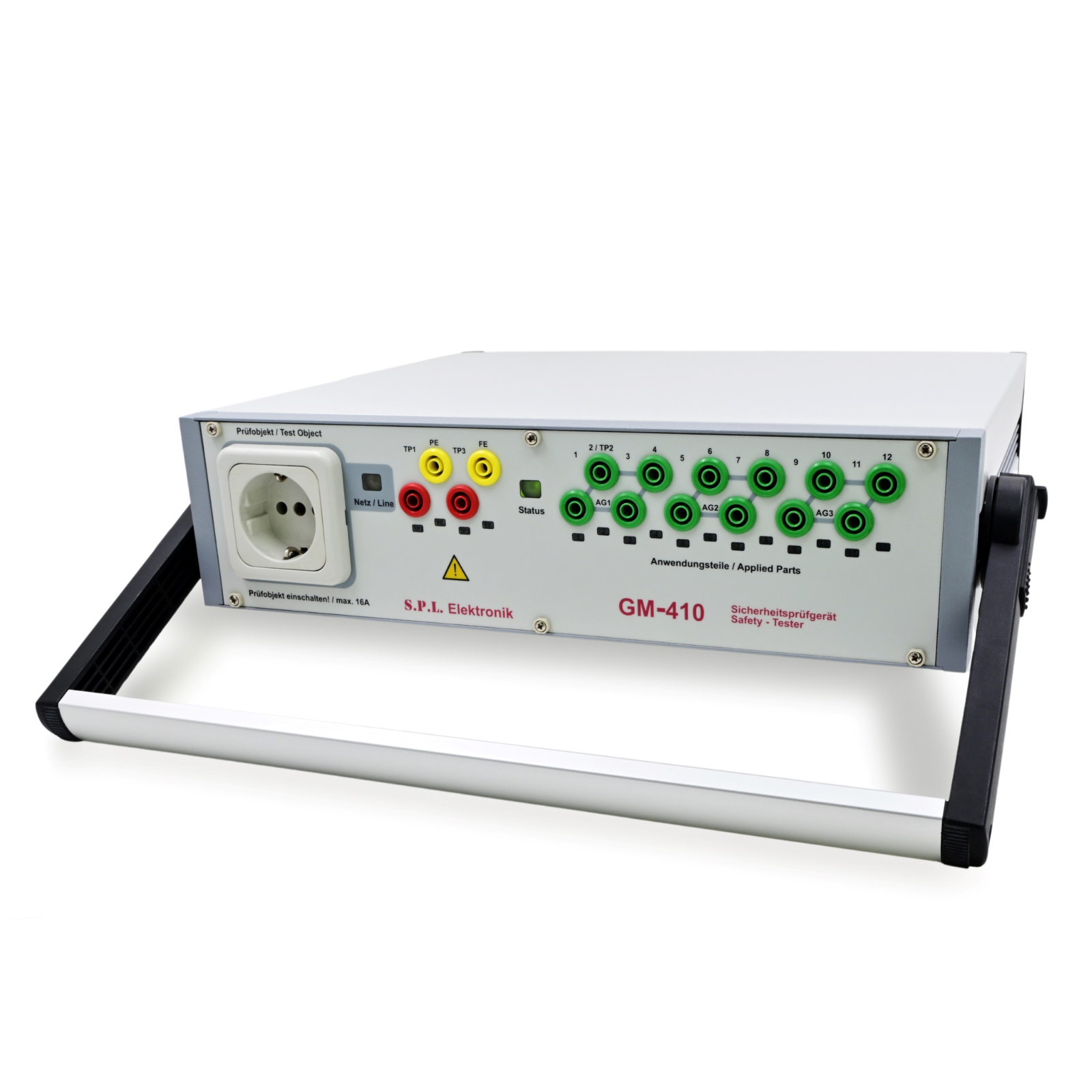

GM-410 - Tester electrosecuritate echipamente medicale

Echipamentul GM-410 de la S.P.L. ELEKTRONIK este un tester de electrosecuritate multifuncțional dedicat echipamentelor medicale. Realizează măsurători conform standardelor IEC 60601, IEC 62353 și IEC 61010.

Date tehnice generale:
Tensiune de alimentare: 230 V / 115 V AC, ±10 %, 50/60 Hz
Putere maximă: 3,5 kW
Clasă de protecție: 1
Categorie supratensiune: II
Temperatura de operare: + 5 °C ... + 40 °C
Temperatura de depozitare: - 10 °C ... + 50 °C
Dimensiuni: carcasă IP20, 343 x 88 x 220 mm (W x H x D), greurare aprox. 5.5 kg

Domeniul de măsurare:
Tensiune: 0 - 300 V AC (rezistență de intrare: 10 MOhm)
Acuratețe: 0.3 V
Continuitate PE: 0,00 - 40 Ohm (tensiune test 6 V AC, max. 25 A / max. 5 A)
Acuratețe: 10 MOhm
Rezistența izolației: 0.2 - 100 MOhm (tensiune test 500 V DC, max. 3.5 mA)
Acuratețe: 0,1 - 2 MOhm
Curent de scurgere: 0 - 10 mA sau 0 - 20 mA
Rezistență: 1000 Ohm ±1 % sau 2000 Ohm ±1 %
Acuratețe: 1 µA sau 0,2 µA
Curent diferențial: 10 µA - 20000 µA
Acuratețe: 1 µA sau 0,2 µA
Putere ieșire: 1 – 3.5 kW
Acuratețe: 1 W
Curent: 0 - 16 A
Acuratețe: 10 mA

Măsurători                Domeniu                                 Eroare
Tensiune:                   0 - 300 V AC                           ±0.3 V sau ± 1 % din valoarea măsurată

Continuitate PE:        0,00 – 4.9 Ohm                       ±0,03 Ohm sau ± 5 % din valoarea măsurată
                                  5 - 40 Ohm

Rezistența izolației:   0,2 – 4.9 MOhm                      ±0,2 MOhm sau ± 5 % din valoarea măsurată
                                  5 - 100 MOhm

Curent de scurgere:   0 - 99 µA                                ± 2 µA sau ± 1% din valoarea măsurată
                                  100 - 20000 µA

Curent diferențial:      10 - 20000 µA                         ± 2 µA sau ± 1% din valoarea măsurată

Putere ieșire:              1 – 3.5 kW                              ± 2 W sau ± 5 % din valoarea măsurată

Curent:                       0 - 16 A                                    ±50 mA sau ± 2.5 % din valoarea măsurată

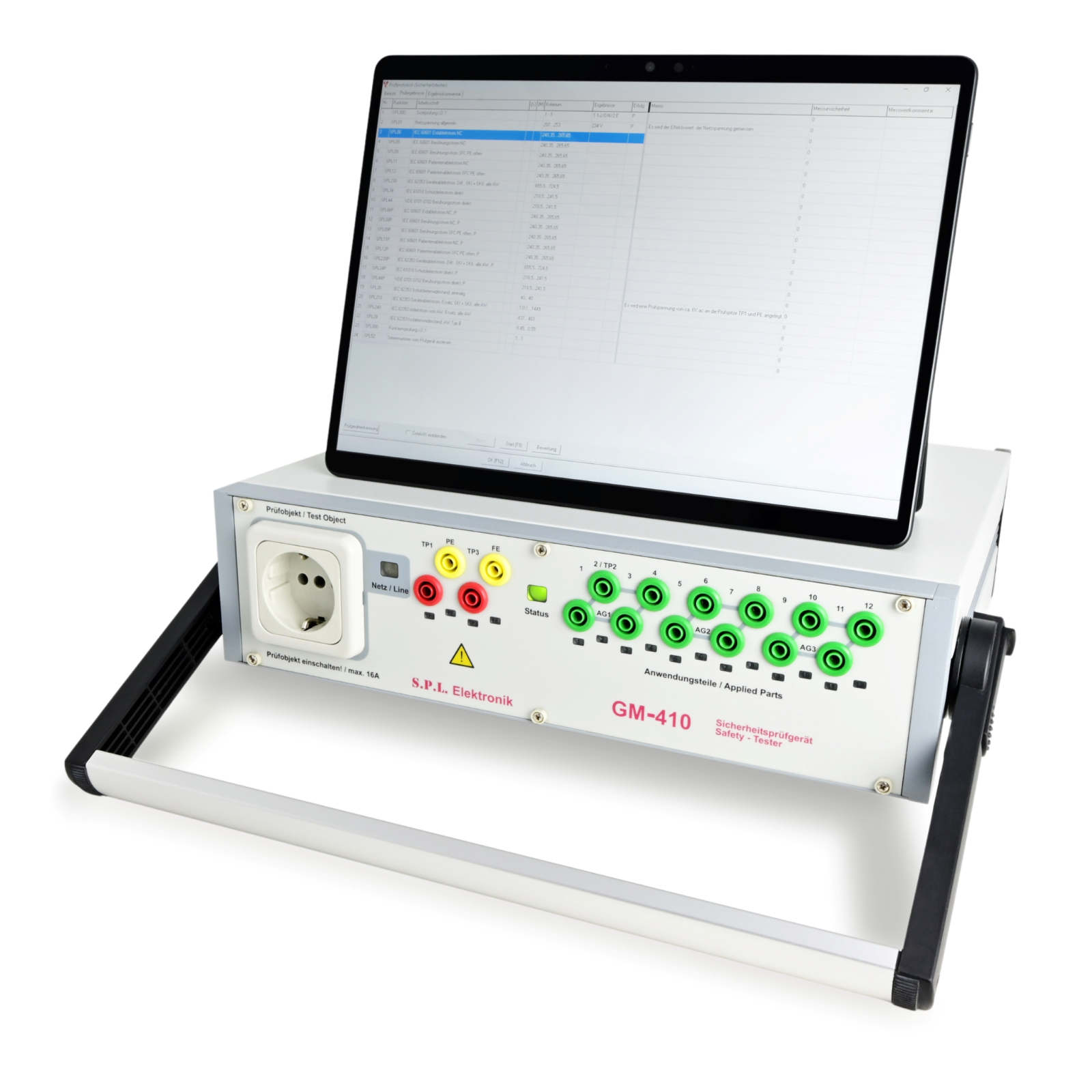

Interfețe: 1 x USB pentru conexiune PC
               1 x RS-232 pentru conexiune PC
               1 x RS-232 pentru alte aplicații

Porturi testare: 1 x priză de testare VDE cu împământare
                         12 x porturi 4 mm pentru părțile aplicate, grupabile în 3 grupe
                         1 x port 4 mm pentru sonda de test
                         1 x port 4 mm pentru TP3
                         1 x port 4 mm pentru PE
                         1 x port 4 mm pentru FE

Accesorii: 1 x sondă de test, 1 m lungime
                 1 x adaptor test PA-X pentru auto-diagnoză
                 1 x cablu USB
                 1 x cablu alimentare 16 A
